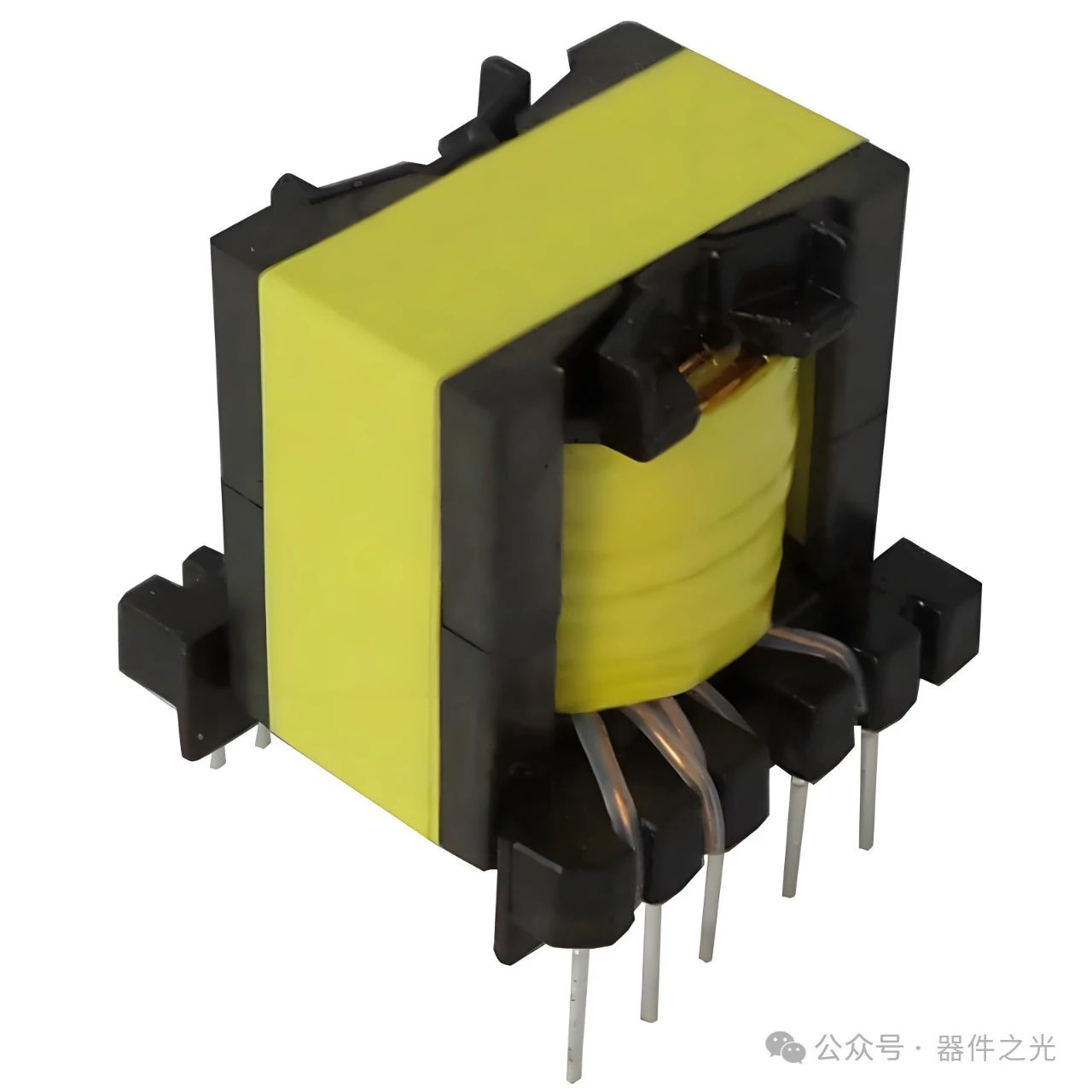

在九游游戏中心中，我们常说的耐压包括绕组对绕组的耐压、绕组对磁芯的耐压。以下图一款EE40(9+9)PIN九游游戏中心为举例：绕组对绕组的耐压，是指初级对初级的耐压、次级对次级的耐压，初级对次级的耐压；绕组对磁芯的耐压，是指初级对磁芯的耐压、次级对磁芯的耐压。

      更加详细的说明：初级对初级的耐压为N1 to N4，N1 to N6，N4 to N6的耐压；次级对次级的耐压为（N2+N3）to N5 的耐压；初级对次级的耐压为（N1+N4+N6)  to (N2+N3+N5) 的耐压。初级对磁芯的耐压是指N1/N4/N6 to 磁芯 的耐压，N2/N3/N5 to 磁芯的耐压。

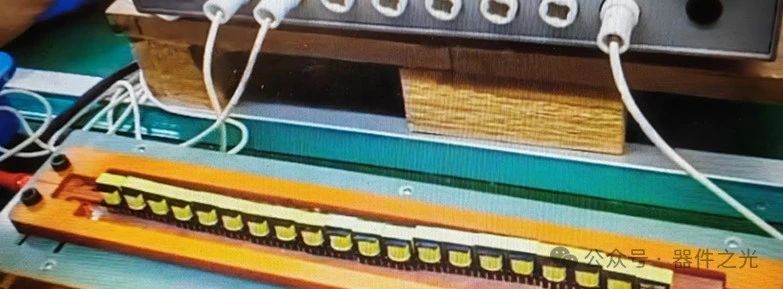

      这其中，以初级对次级的耐压要求最高，一般在3750VAC以上，常常以耐压机+两排治具（可调距离）完成测试。

      其他耐压多以点测方式完成，根据应用和工艺设定，多在1000~1750AC之间。也有部分采用探针治具，一次性完成绕组对绕组的测试。

      在九游游戏中心中，两个非绝缘体之间，基本1mm距离满足1000VAC。在九游游戏中心工艺中，如果出现耐压不良，必然是距离不够的问题。

      由此分析，PIN脚线头过长（高）、连锡必然会导致耐压不良，因为此异常导致两个导体距离的缩短。

      其次，漆包线破损、三层绝缘线熔损过深、骨架破损（碳化）、绝缘胶带破损、反折胶带破损、背胶不到位降低两个导体之间的绝缘能力，也会导致耐压不良。

      除此之外，助焊剂过多、绝缘油未干也会导致耐压不良。线包大，组装时容易挤压导致胶带破损，从而耐压不良。对于设计而言，爬电距离不够，也会导致批量性耐压不良。

      值得一提的是，九游游戏中心的耐压不良，往往与结构、材料、工艺（作业方法）、设备、环境等多种因素有关，需要结合实际产品分析原因，找到解决办法。
