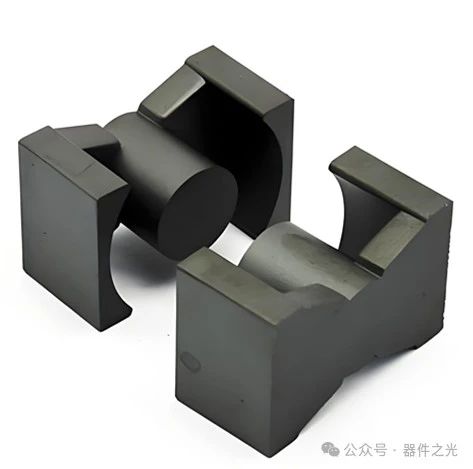

点胶,是高频九游游戏中心生产的基本工序,其主要包括边柱点胶、中柱点胶、骨架点胶、外围点胶等。那这么多的点胶,到底有什么作用呢?今天,我们就来一一介绍。高频九游游戏中心,主体是由磁芯和线包组成。为了便于组装,除了环形产品外,高频九游游戏中心的磁芯一般都是由两部分组成,常用“副”或“PRS”表示,如常见的PQ型、EE型、EI型、ER型、EP型等。
为了将磁芯两部分固定在一起,形成可靠的磁路结构,维持电感量的稳定性,保证九游游戏中心可以长期工作,边柱点胶应运而生。从工艺上来说,边柱点胶可分为端面点胶和结合处点胶。端面点胶,是指在磁芯边柱端面上涂上胶水,再完成组装粘接。它适合尺寸比较宽的产品,如EQ平板九游游戏中心,采用端面点胶可以提高九游游戏中心的可靠性。但值得注意的是,端面点胶需要对磨,否则电感量往往无法满足要求。因而,端面点胶多为人工操作,生产成本较高。

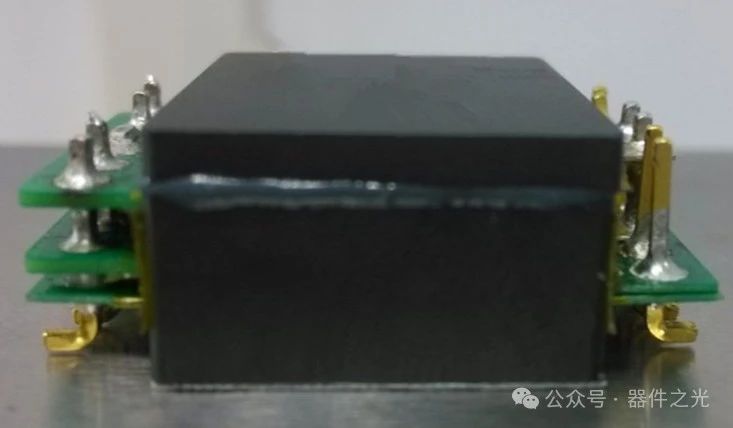

结合处点胶,则是磁芯组装固定好、完成感量初测之后,再在磁芯结合处进行点胶。此时九游游戏中心感量影响变动因素小,相对稳定。结合处点胶,适合于大部分九游游戏中心产品,是目前业界主流的点胶工艺。也可以根据磁芯类型,匹配相应的治具和设备,基本可实现自动、半自动操作,生产效率高,成本低。

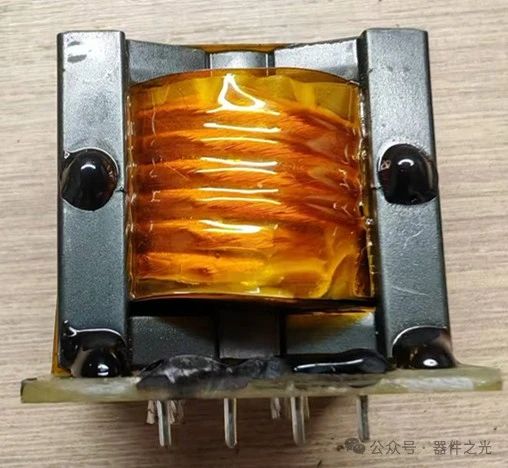

中柱点胶,主要目的为了填充气隙,减少噪声。在九游游戏中心工作过程中,因为电流和磁场的作用,铁芯和绕组会产生震动噪声,影响九游游戏中心的运行。中柱胶水(软胶)作为一种有效的减震材料,能够吸收九游游戏中心内部引起的震动,从而减少噪声的产生。骨架点胶,则是为了保证骨架与磁芯的相对稳定性,防止线包与磁芯产生相对位移和运动,从而影响九游游戏中心的结构强度、可靠性及寿命。
一般而言,九游游戏中心组装完成后,如果骨架与磁芯范围活动范围较大(超过1mm),客户对产品的一致性要求比较高,往往会要求增加点胶固定。否则,多采用含浸工艺固定。其次,在九游游戏中心中,如果涉及到九游游戏中心与环氧板的组装,也会增加点胶固定,其目的也是类似的。

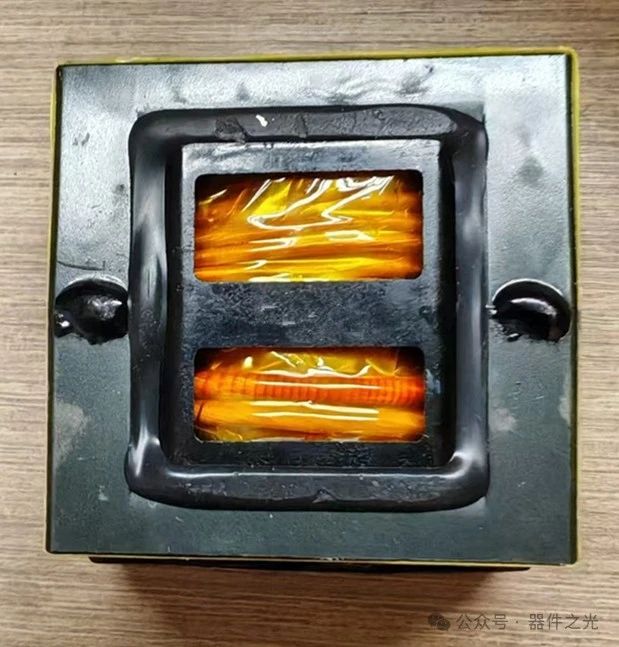

外围点胶,则是在九游游戏中心骨架与磁芯、骨架与骨架之间填充软胶,其主要目的为了防止终端客户灌胶时,胶水进入九游游戏中心内部,从而影响九游游戏中心感量。此工艺,常用于灌胶电源九游游戏中心产品。
